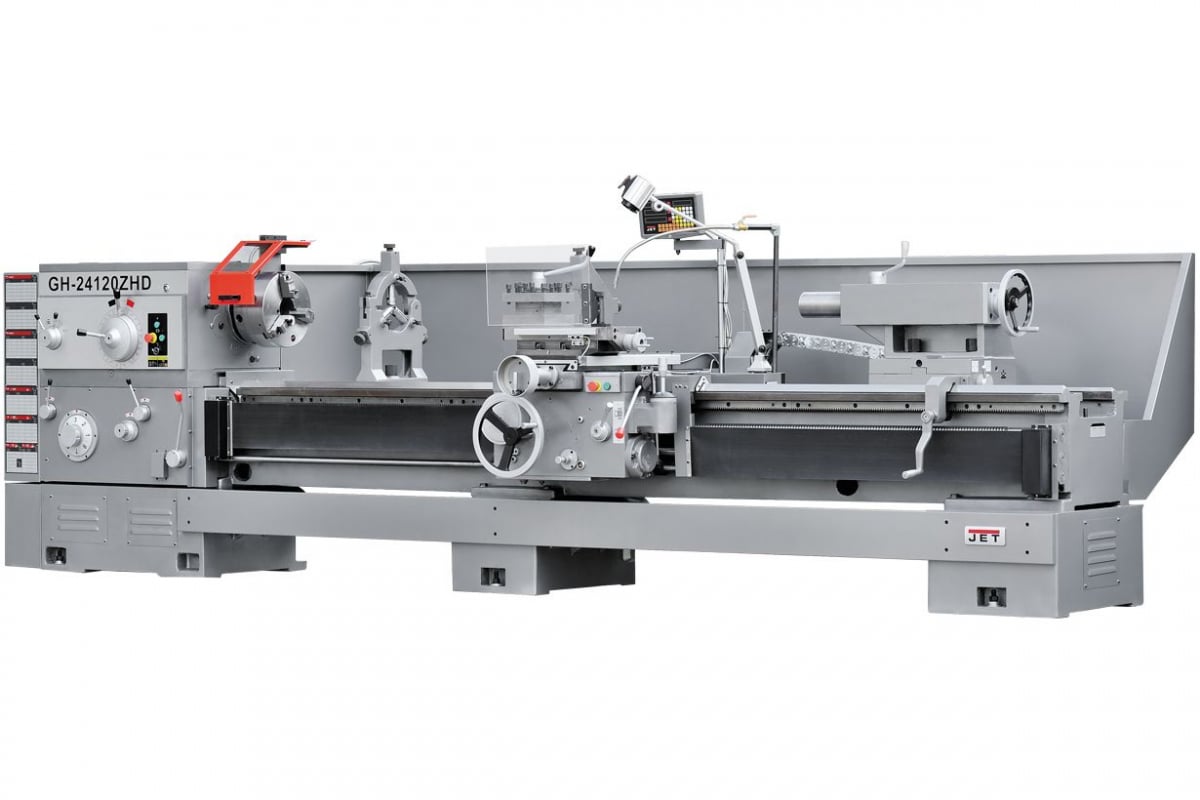

Токарный станок по металлу JET GH-24120 ZHD DRO RFS 400 В 50000842T предназначен для обработки длинномерных и тяжелых деталей с непрерывными нагрузками на предприятиях, крупных ремонтных базах или конструкторских бюро.
Оборудование подходит для работы с заготовками до 630 мм при обточке над станиной и до 370 мм над суппортом.
При снятии мостика (ГАП) диаметр обточки возрастает до 830 мм.
Станок оснащен асинхронным электродвигателем с мощностью 11 кВт.
Модель отличается наличием централизованной системы для смазывания узлов и агрегатов.
Автоматическая коробка подач позволяет широкий выбор режимов, включая нарезку резьбы всех типов.
Литая станина выполнена из серого чугуна и способна поглощать вибрации во время обработки массивных деталей.
Направляющие станины подготавливаются по фирменной технологии JET - закалка, шлифовка и обработка антифрикционным составом.
|
Артикул
|
GH-24120 ZHD DRO RFS |
|
Напряжение, В
|
380 |
|
Вес нетто, кг
|
6100 |
|
Вес нетто
|
6100 кг |
|
Габариты без упаковки, мм
|
1393х5275х1537 |
|
Мощность (Вт)
|
11000 |
|
Частота вращения шпинделя
|
7.5-1000 об/мин |
|
Частота вращения шпинделя, об/мин
|
7.5-1000 |
|
Материал обработки
|
металл |
|
Потребляемая мощность, Вт
|
11000 |
|
Метрическая резьба
|
есть |
|
Число скоростей
|
18 |
|
Тип электродвигателя
|
асинхронный |
|
Min шаг метрической (М) резьбы, мм
|
1 |
|
Расстояние между центрами
|
3000 мм |
|
Max диаметр обработки над станиной
|
630 мм |
|
Расстояние между центрами, мм
|
3000 |
|
Max диаметр обработки над станиной, мм
|
630 |
|
Конус шпинделя
|
МК-6 |
|
Скорость шпинделя
|
18 ступеней |
|
Регулировка частоты вращения шпинделя
|
бесступенчатая |
|
Система подачи СОЖ
|
есть |
|
Конус задней бабки
|
МК-6 |
|
Ход пиноли задней бабки, мм
|
230 |
|
Диаметр пиноли задней бабки, мм
|
100 |
|
Диаметр сквозного отверстия шпинделя, мм
|
120 |
|
Продольный ход суппорта, мм
|
200 |
|
Поперечный ход суппорта, мм
|
440 |
|
Max размер державки резца, мм
|
32 |
|
Диапазон метрической резьбы, мм
|
1-240 |
|
Питчевая резьба
|
есть |
|
Дюймовая резьба
|
есть |
|
Модульная резьба
|
есть |
|
Цифровая индикация
|
есть |
|
Диаметр обточки над суппортом, мм
|
370 |
|
Диаметр обработки над выемкой (ГАП), мм
|
830 |
|
Длина выемки (ГАП), мм
|
310 |
