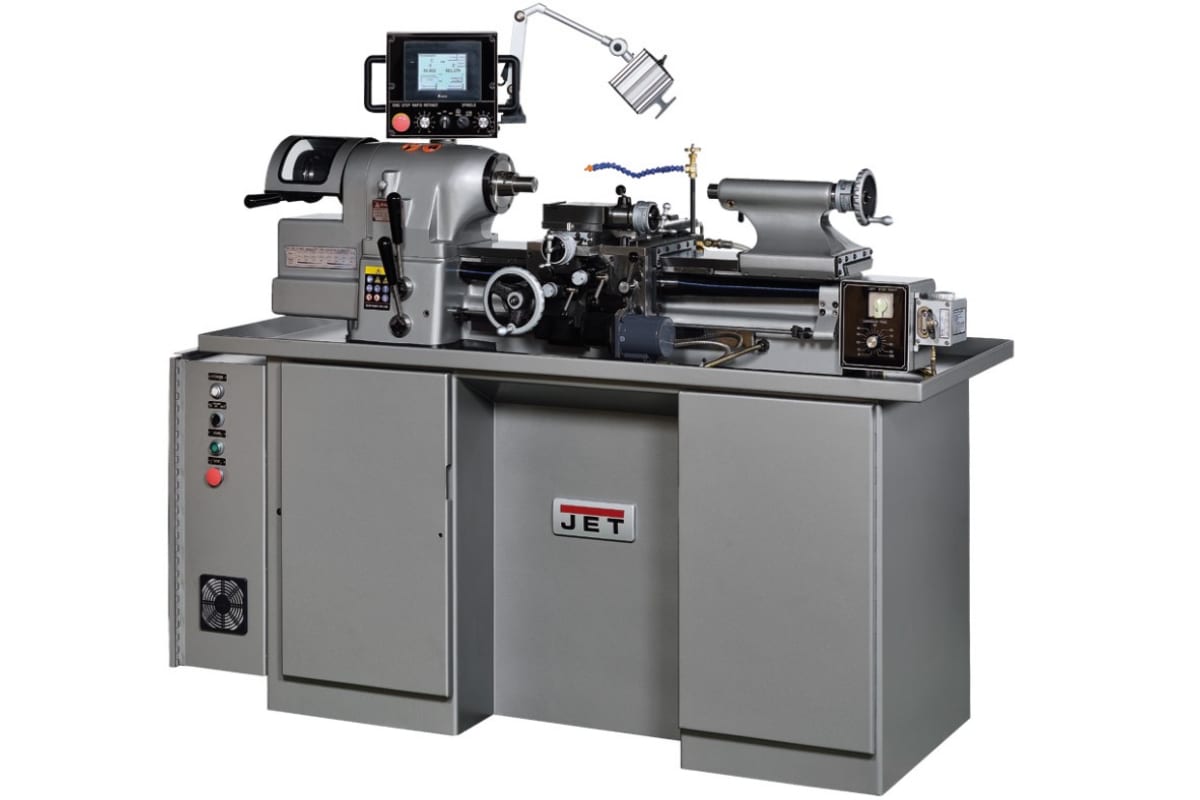

Высокоточный токарный инструментальный станок с УЦИ JET JTL-618DTC DRO представляет собой мощное оборудование, которое служит для обработки металлических заготовок в конструкторских бюро, на предприятиях авиационной и космической отрасли.

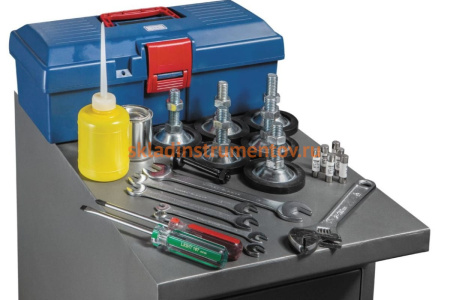

Модель имеет большое количество опций в виде оснастки для широкого спектра применения. На станке можно обтачивать заготовки диаметром до 280 мм над станиной и до 152 мм над поперечным суппортом.

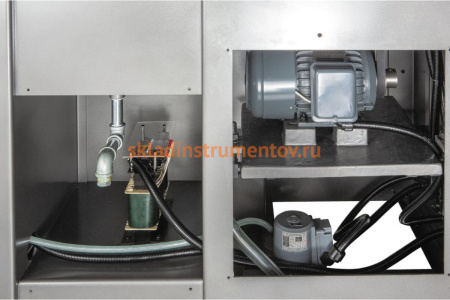

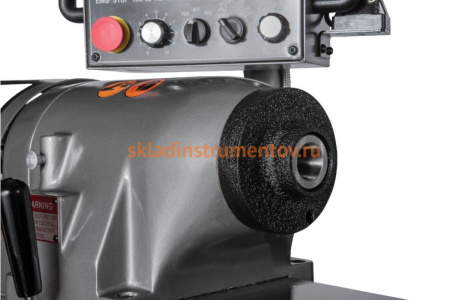

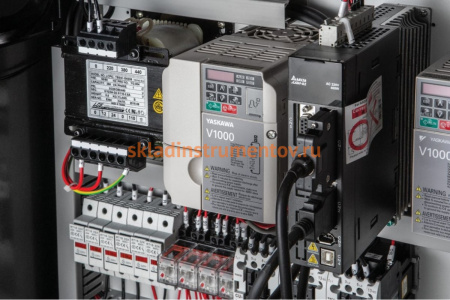

Мощный асинхронный двигатель плавно регулирует скорость вращения шпинделя. Биение шпинделя составляет всего 1.5 микрон.

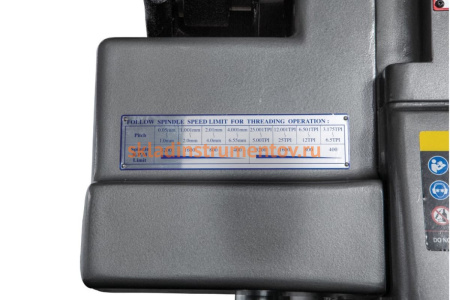

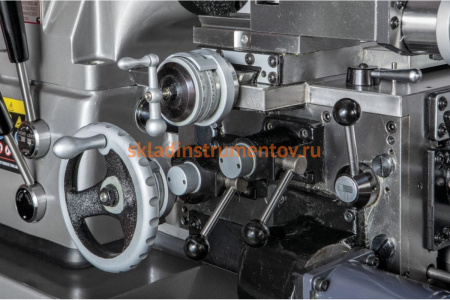

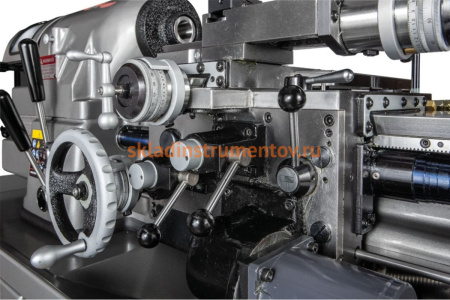

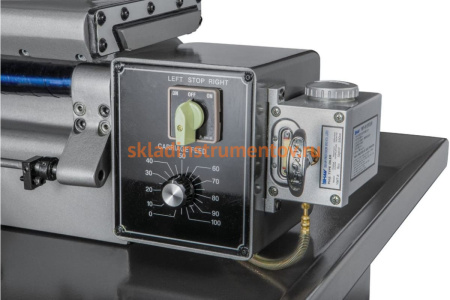

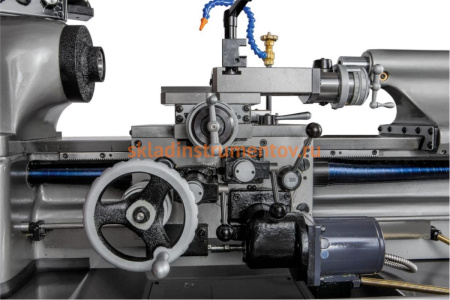

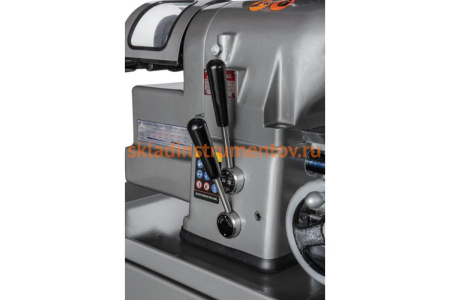

Коробка с автоматической продольной и поперечной подачей нарезает метрическую резьбу с шагом 0.2-6.35 мм, дюймовую - от 120 до 4 TPI.

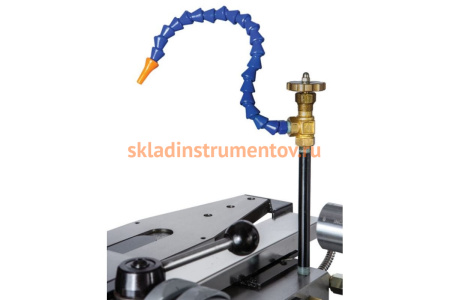

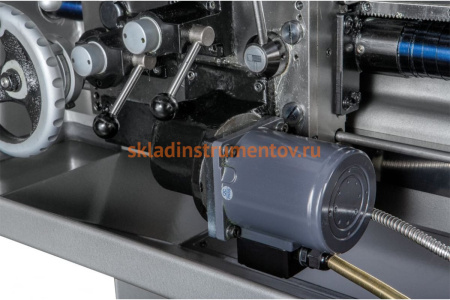

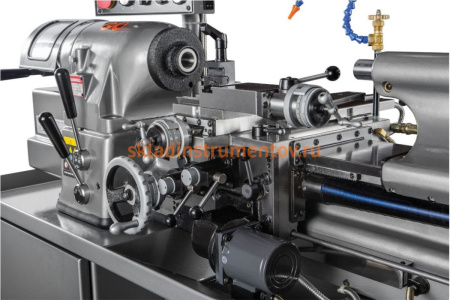

Индивидуальная система подачи СОЖ смазывает все основные узлы.
Направляющие вида "ласточкин хвост" закалены и отшлифованы с особой тщательностью для повышения точности обработки.

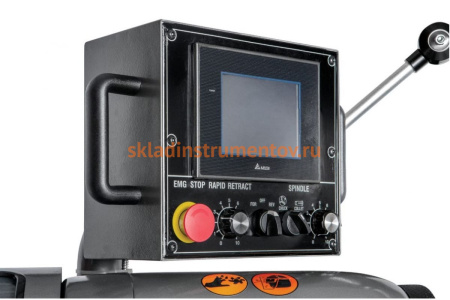

Основные параметры работы задаются и отображаются на удобном сенсорном дисплее с диагональю 5.7".
|
Артикул
|
JTL-618DTC DRO |
|
Напряжение, В
|
380 |
|
Вес нетто, кг
|
1100 |
|
Вес нетто
|
1100 кг |
|
Габариты без упаковки, мм
|
1700х1850х750 |
|
Мощность (Вт)
|
2250 |
|
Частота вращения шпинделя
|
50-4000 об/мин |
|
Частота вращения шпинделя, об/мин
|
50-4000 |
|
Материал обработки
|
металл |
|
Метрическая резьба
|
есть |
|
Число скоростей
|
плавная регулировка |
|
Тип электродвигателя
|
асинхронный |
|
Min шаг метрической (М) резьбы, мм
|
0.2 |
|
Max шаг метрической (М) резьбы, мм
|
6.35 |
|
Расстояние между центрами
|
457 мм |
|
Max диаметр обработки над станиной
|
280 мм |
|
Расстояние между центрами, мм
|
457 |
|
Max диаметр обработки над станиной, мм
|
280 |
|
Конус шпинделя
|
5С |
|
Скорость шпинделя
|
плавная регулировка |
|
Регулировка частоты вращения шпинделя
|
бесступенчатая |
|
Система подачи СОЖ
|
есть |
|

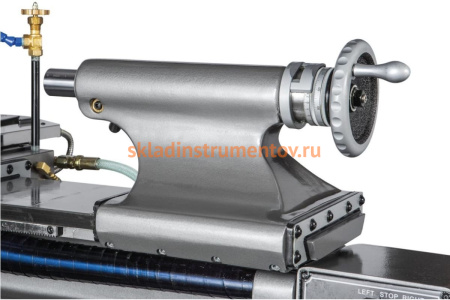

Конус задней бабки
|
МК-2 |
|

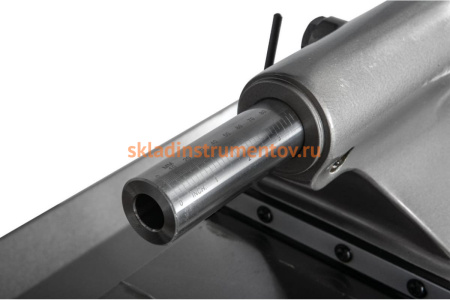

Ход пиноли задней бабки, мм
|
95 |
|
Диаметр пиноли задней бабки, мм
|
32 |
|
Диаметр сквозного отверстия шпинделя, мм
|
32 |
|
Продольный ход суппорта, мм
|
76 |
|
Поперечный ход суппорта, мм
|
320 |
|
Диапазон метрической резьбы, мм
|
0.2-6.35 |
|
Питчевая резьба
|
нет |
|
Дюймовая резьба
|
есть |
|
Модульная резьба
|
нет |
|
Цифровая индикация
|
есть |
|
Диаметр обточки над суппортом, мм
|
152 |
|
Min шаг дюймовой резьбы, витков/дюйм
|
120 |
|
Max шаг дюймовой резьбы, витков/дюйм
|
4 |
