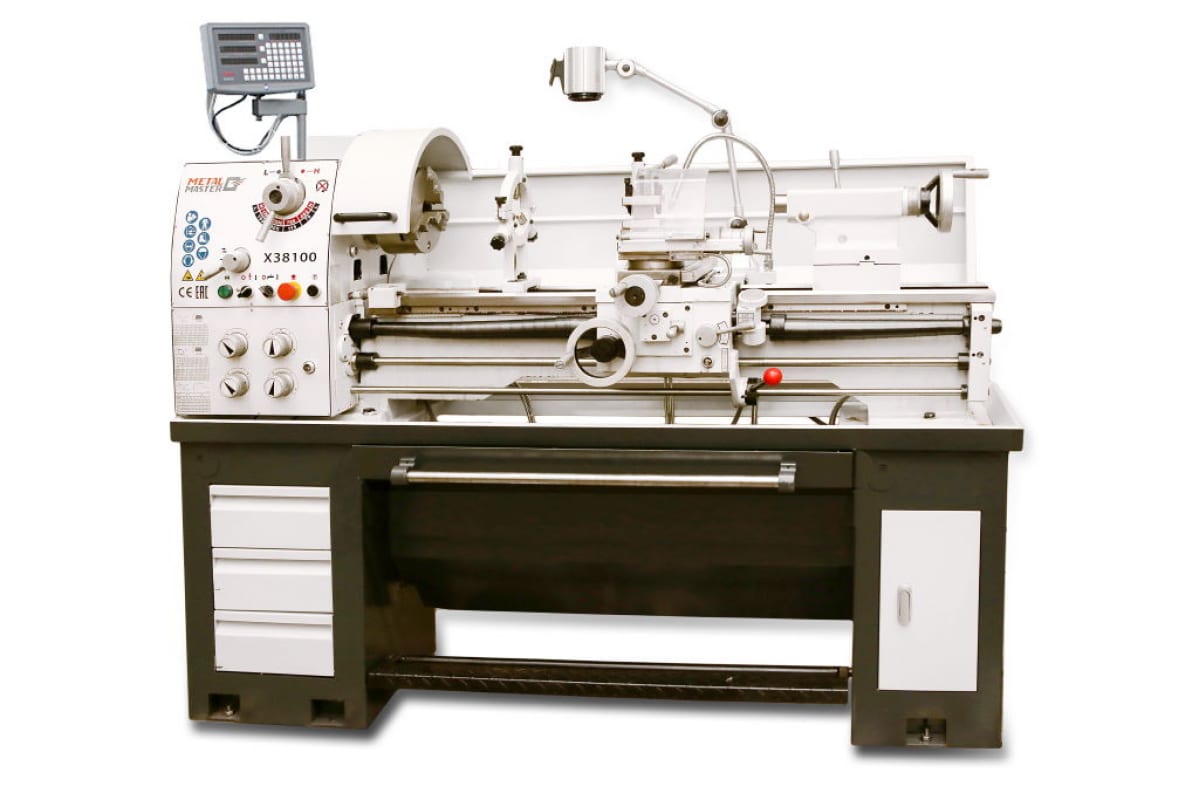

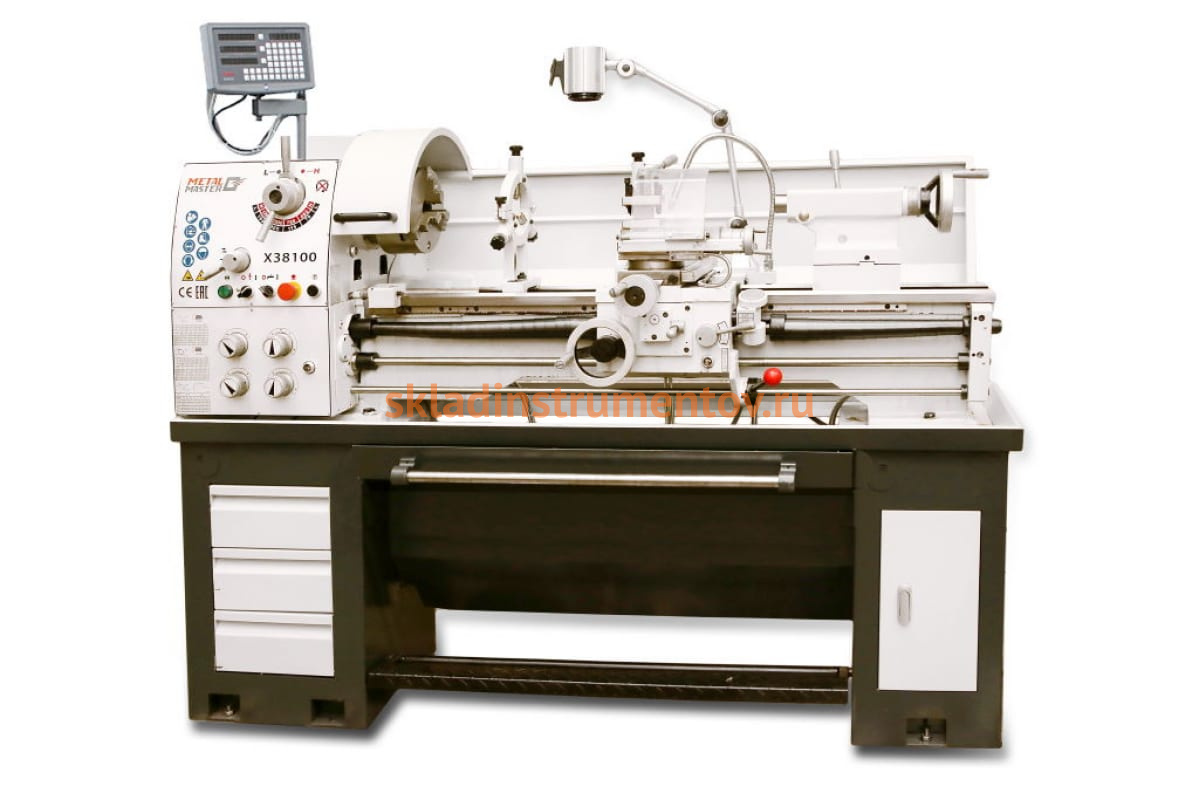

Токарно-винторезный станок MetalMaster X38100 16864 предназначен для обработки заготовок из конструкционных материалов (сталь, чугун, сплавы цветных металлов). Модель подходит для нарезания метрических и дюймовых резьб.
Станина станка изготовлена из серого чугуна, поглощает колебания, возникающие в процессе работы, и обеспечивает необходимую жесткость оборудования. Двойные призматические направляющие прошли закалку и шлифовку для точного и плавного хода.
Шестерни и валы привода выполнены из высококачественной конструкционной стали. Коробка передач погружена в масляную ванну для охлаждения и смазки. Конструкция станины имеет специальную выемку (ГАП) для расширения функциональных возможностей.
Реверсивное вращение шпинделя и механизм ступенчатого переключения скоростей упрощают нарезание резьбы и позволяют подобрать рациональный режим работы с деталями различных размеров. Специальные люнеты придают длинным заготовкам дополнительную опору.
Многофункциональная УЦИ SINO SDS6-3V предусмотрена для визуализации информации о размере, линейном перемещении или повороте контролируемого объекта по требуемому количеству осей. Регулировка перемещения по 3-м осям с дискретностью до 0,001 мм.
На станке реализованы все необходимые механизмы безопасности: установлен защитный экран, кнопка аварийного отключения, ограждение ходового винта, светильник для дополнительного освещения, блокировка одновременного включения подачи червячного и ходового вала.
|
Артикул
|
X38100 |
|
Напряжение, В
|
380 |
|
Габариты без упаковки, мм
|
1920×800×1660 |
|
Мощность (Вт)
|
1500 |
|
Частота вращения шпинделя
|
70-2000 об/мин |
|
Частота вращения шпинделя, об/мин
|
70-2000 |
|
Материал обработки
|
металл |
|
Потребляемая мощность, Вт
|
1500 |
|
Метрическая резьба
|
есть |
|
Число скоростей
|
8 |
|
Min шаг метрической (М) резьбы, мм
|
0.4 |
|
Max шаг метрической (М) резьбы, мм
|
7 |
|
Расстояние между центрами
|
1000 мм |
|
Max диаметр обработки над станиной
|
380 мм |
|
Расстояние между центрами, мм
|
1000 |
|
Max диаметр обработки над станиной, мм
|
380 |
|
Конус шпинделя
|
МК-6 |
|
Скорость шпинделя
|
8 ступеней |
|
Регулировка частоты вращения шпинделя
|
ступенчатая |
|
Система подачи СОЖ
|
есть |
|
Конус задней бабки
|
МК-4 |
|
Ход пиноли задней бабки, мм
|
120 |
|
Диаметр сквозного отверстия шпинделя, мм
|
51 |
|
Продольный ход суппорта, мм
|
100 |
|
Поперечный ход суппорта, мм
|
170 |
|
Диапазон метрической резьбы, мм
|
0.4-7 |
|
Питчевая резьба
|
нет |
|
Дюймовая резьба
|
есть |
|
Модульная резьба
|
нет |
|
Цифровая индикация
|
есть |
|
Диаметр обточки над суппортом, мм
|
220 |
|
Min шаг дюймовой резьбы, витков/дюйм
|
4 |
|
Max шаг дюймовой резьбы, витков/дюйм
|
56 |
|
Диаметр обработки над выемкой (ГАП), мм
|
490 |
