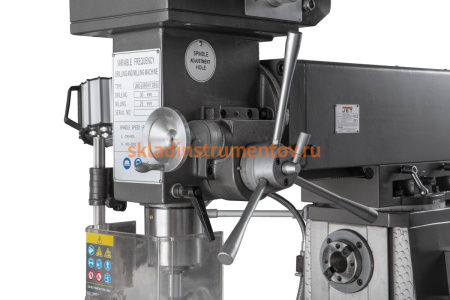

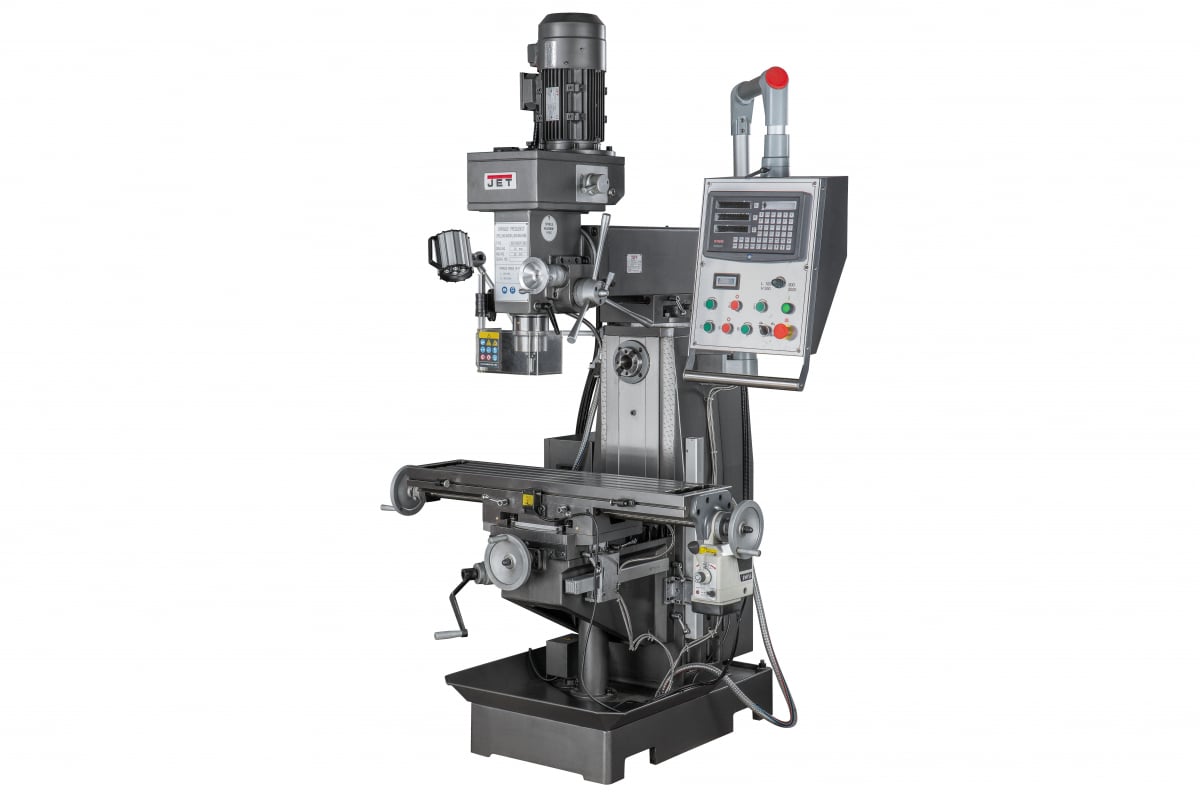

Фрезерно-сверлильный станок JET JMD-939GHV 50000849T используют для аккуратного сверления и точного фрезерования деталей из чугуна и стали. Усиленная конструкция и мощный двигатель (2.2 кВт) обеспечивают продолжительную работу в условиях производства.

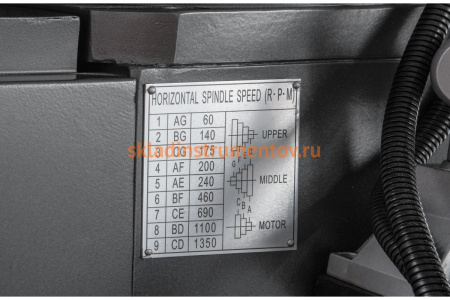

На станке установлены вертикальный и горизонтальный шпиндели с функцией реверса. Регулировка скорости вертикального шпинделя производится бесступенчато (плавно) от 100 до 2000 об/мин с точной индикацией на пульте управления. Частота вращения горизонтального шпинделя изменяется в диапазоне 60-1350 об/мин с помощью клиноременных передач.
Оборудование позволяет осуществлять сверление отверстий до 30 мм и фрезерование до 20 мм. Расстояние между вертикальным шпинделем и столом составляет 70-370 мм, шпинделем и поверхностью колонны - 250-650 мм, между горизонтальным шпинделем и столом - 20-320 мм.

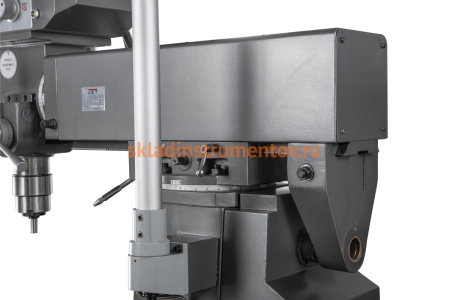

Фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и механизм поворота консоли на 360° в горизонтальной. Широкое основание поглощает вибрации во время обработки и придает высокую устойчивость станку на любой поверхности.

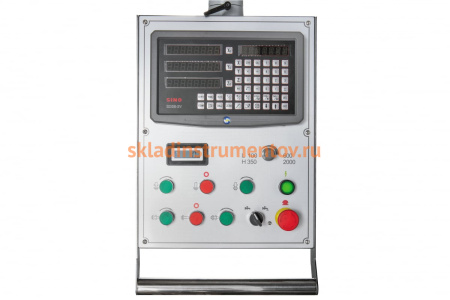

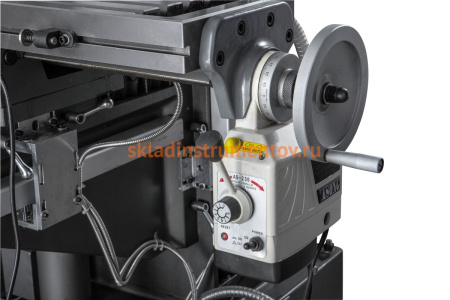

Для повышения точности и скорости работы предусмотрены: устройство цифровой индикации (УЦИ), автоподача по оси X, система подачи смазывающей охлаждающей жидкости (СОЖ) и лампа для освещения рабочей зоны.
Артикул
|
JMD-939GHV |
Напряжение, В
|
380 |
Вес нетто, кг
|
880 |
Вес нетто
|
880 кг |
Габариты без упаковки, мм
|
1340х1140х2250 |
Напряжение
|
380 В |
Мощность (Вт)
|
2200 |
Материал обработки
|
металл, сталь |
Число скоростей
|
2 |

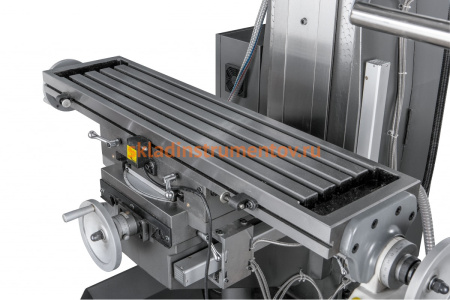

Размер рабочего стола, мм
|
1000х240 |
Угол наклона, град
|
90 |
Передача
|
зубчатая |
Max нагрузка на стол, кг
|
150 |
Конус шпинделя
|
ISO40 |
Размер рабочего стола
|
1000х240 мм |
Max диаметр сверла, мм
|
30 |
Система подачи СОЖ
|
есть |
Расстояние шпиндель-стойка, мм
|
250-650 |
Расстояние шпиндель-стол, мм
|
70-370 |
Размер Т-образного паза, мм
|
14 |
Max частота вращения шпинделя
|
2000 об/мин |
Max частота вращения шпинделя, об/мин
|
2000 |
Ход шпинделя по оси Y, мм
|
120 |
Устройство цифровой индикации (УЦИ)
|
есть |
Поперечный ход рабочего стола, мм
|
585 |
Продольный ход рабочего стола, мм
|
185 |
Продольный ход рабочего стола
|
185 мм |
Поперечный ход рабочего стола
|
585 мм |
Точная подача шпинделя
|
есть |
Min частота вращения, об/мин
|
60 |
Max диаметр торцевого фрезерования, мм
|
20 |
Max диаметр концевого фрезерования, мм
|
20 |
Посадка патрона
|
B18 |
Количество Т-образных пазов, шт
|
3 |
Настольный
|
есть |
Макс. диаметр резьбы
|
М16 |
