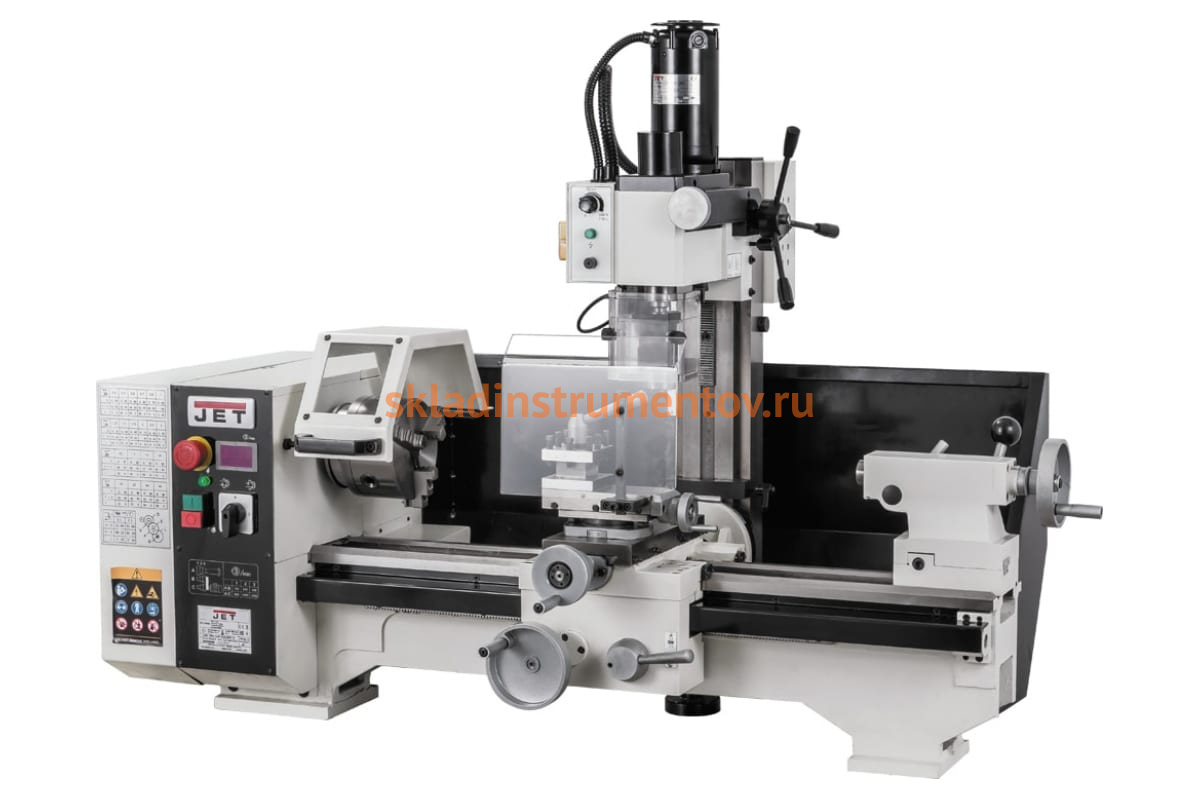

Токарно-фрезерный станок по металлу 230В без тумбы JET BD-10DMA 50000960M применяется для комплексных работ с металлическими заготовками. Преимущество конструкции заключается в двух раздельных двигателях для токарного блока и фрезерной головки. Зона реза закрыта кожухом для безопасности оператора. Настольная комплектация станка проста в эксплуатации. Допускается обработка деталей размерами не более 555х250х250 мм.
Параметры:
- Диапазон продольной подачи, мм/об 0,1 - 0,2
- Количество продольных подач, шт 2
- Диапазон метрической резьбы, мм 0,4 - 3
- Количество метрических резьб, шт 12
- Дюймовая резьба, TPI 10 - 44
- Количество дюймовых резьб, шт 8
- Шаг ходового винта, мм 2
- Макс. размер резца, мм 10 x 10

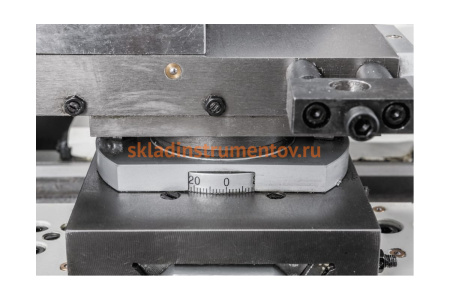

- Ход верхнего суппорта, мм 74

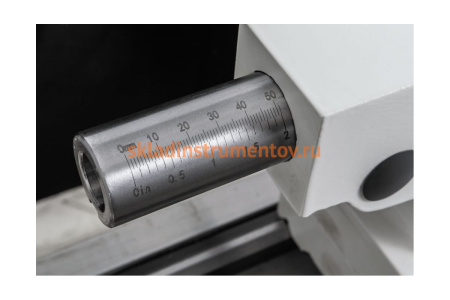

- Диаметр пиноли, мм 30
- Диапазон неподвижного люнета, мм 6 - 40
- Диапазон подвижного люнета, мм 6 - 40

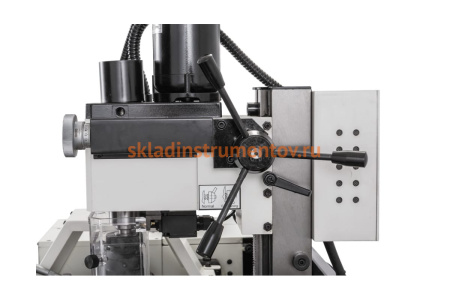

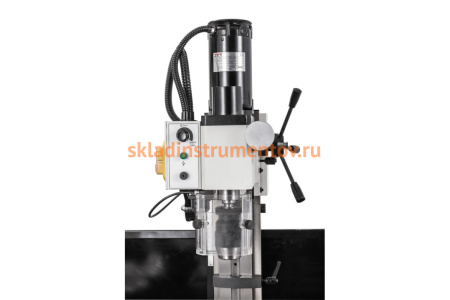

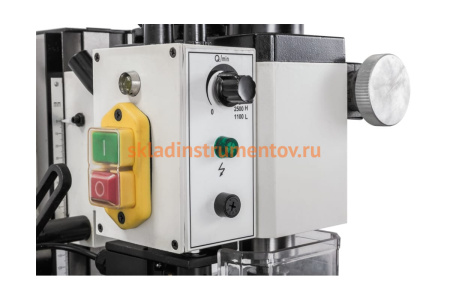

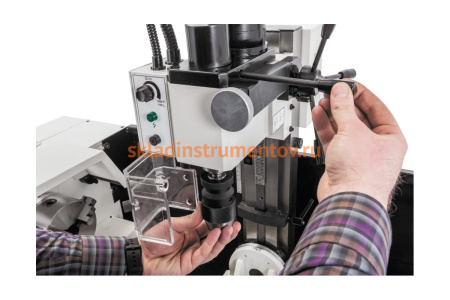

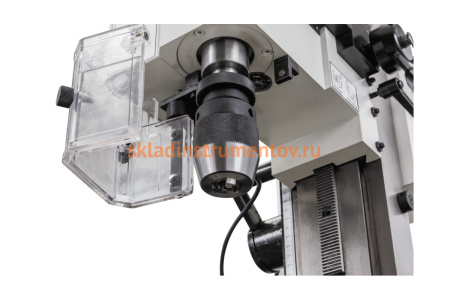

Фрезерная голова
- Напряжение, В 230
- Максимальный диаметр сверления сталь, мм 13
- Максимальный диаметр сверления чугун, мм 15
- Максимальный диаметр торцевой фрезы, мм 30
- Максимальный диаметр концевой фрезы, мм 16

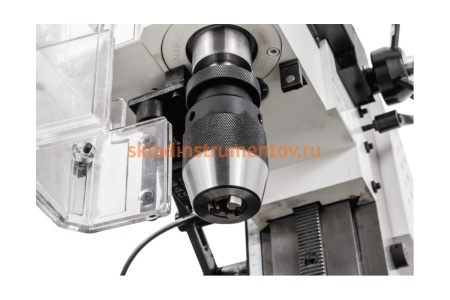

- Сверлильный патрон, мм 1-13
- Частота вращения вертикального шпинделя, об/мин 100-2500
- Количество скоростей вертикального шпинделя, шт плавно
- Диаметр пиноли, мм 33
- Шомпол М12
- Конус вертикального шпинделя МК-2

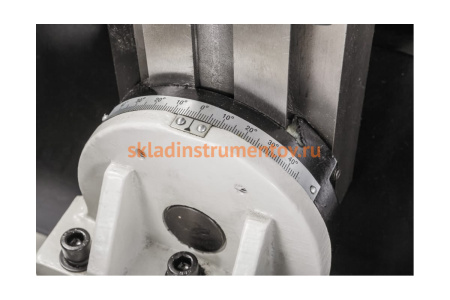

- Диапазон поворота стойки (вправо/влево) ±45°
- Расстояние от вертикального шпинделя до стола, мм 270
- Расстояние от вертикального шпинделя до стойки, мм 167
- Размер стола по оси X и Y, мм 460x145

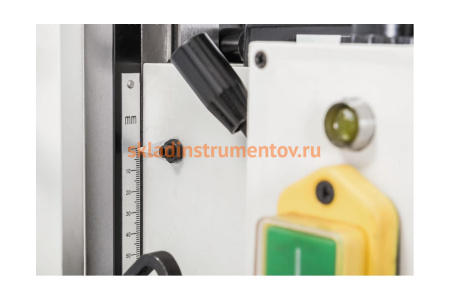

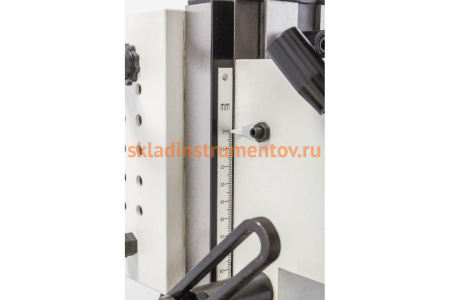

- Ход головы по оси Z, мм 180
- Ширина Т-образного паза стола, мм 12
- Расстояние между пазами стола, мм 45
- Количество Т-образных пазов стола, шт 2

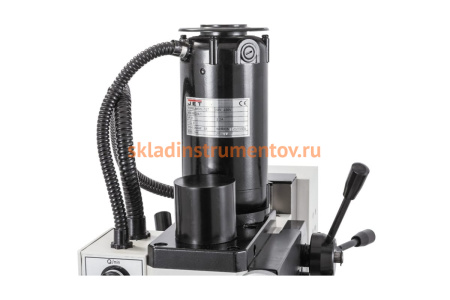

- Тип двигателя коллекторный
- Мощность вертикального двигателя, кВт 0,5
|
Артикул
|
BD-10DMA |
|
Напряжение, В
|
220 |
|
Вес нетто, кг
|
181 |
|
Вес нетто
|
181 кг |
|
Габариты без упаковки, мм
|
1100х600х860 |
|
Мощность (Вт)
|
550 |
|
Частота вращения шпинделя
|
125-200 об/мин |
|
Частота вращения шпинделя, об/мин
|
125-200 |
|
Материал обработки
|
металл |
|
Метрическая резьба
|
есть |
|
Число скоростей
|
6 |
|
Тип электродвигателя
|
асинхронный |
|
Расстояние между центрами
|
555 мм |
|
Max диаметр обработки над станиной
|
250 мм |
|
Расстояние между центрами, мм
|
555 |
|
Max диаметр обработки над станиной, мм
|
250 |
|
Конус шпинделя
|
МК-3 |
|
Скорость шпинделя
|
6 ступеней |
|
Система подачи СОЖ
|
нет |
|

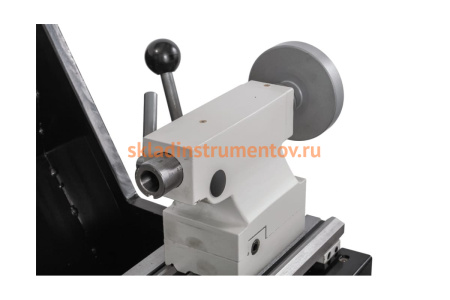

Конус задней бабки
|
МК-2 |
|
Ход пиноли задней бабки, мм
|
50 |
|
Диаметр сквозного отверстия шпинделя, мм
|
20 |
|

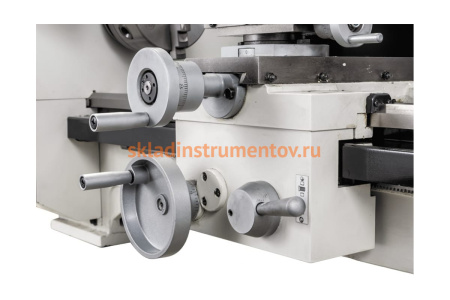

Продольный ход суппорта, мм
|
74 |
|
Поперечный ход суппорта, мм
|
97 |
|
Max размер державки резца, мм
|
10 |
|
Диапазон метрической резьбы, мм
|
0.4-3 |
|
Питчевая резьба
|
нет |
|
Дюймовая резьба
|
есть |
|
Модульная резьба
|
нет |
|
Цифровая индикация
|
есть |
