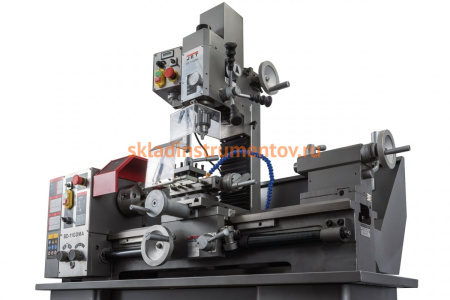

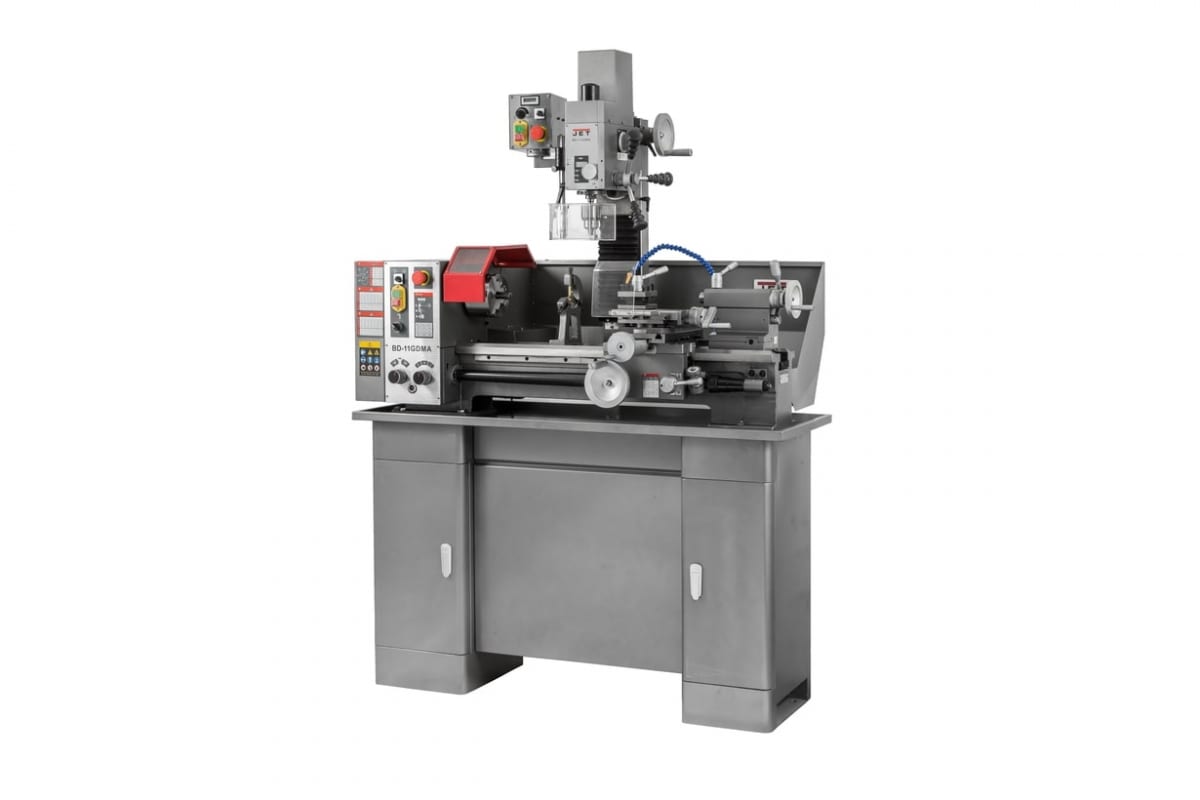

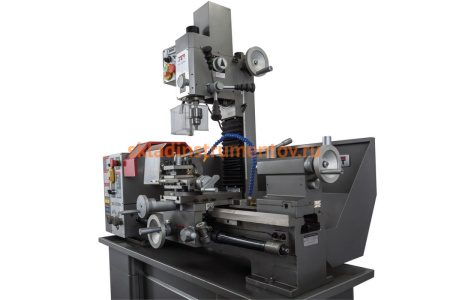

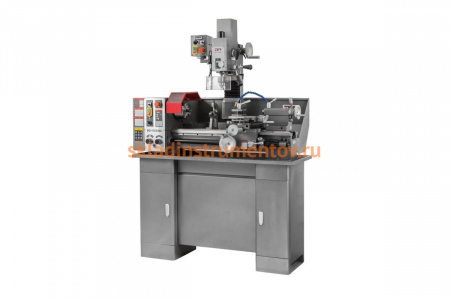

Токарный станок по металлу с фрезерной головой JET BD-11GDMA 50000915MCD представляет собой промышленный многофункциональный аппарат для обработки конических и цилиндрических деталей с крупным сечением.
Модель применяют для подрезки торцов, создания левой, дюймовой, метрической резьбы или отверстий. Высокоточные отшлифованные направляющие позволяют легко позиционировать заготовку.
Специальная подставка и встроенная лампа освещения предусмотрены для максимально комфортной работы.

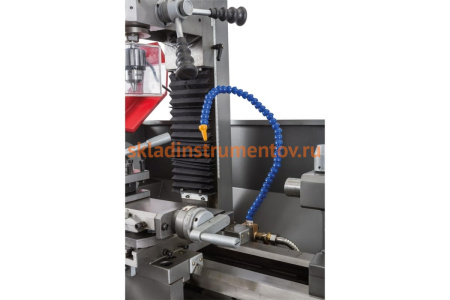

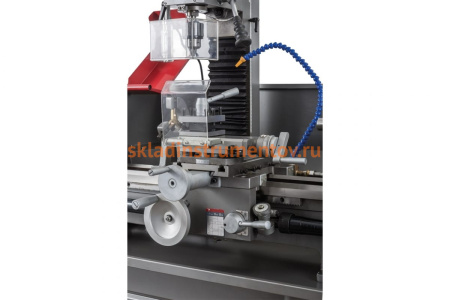

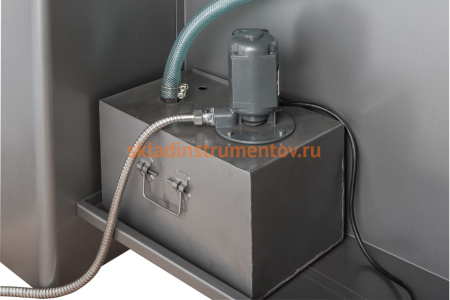

Оборудование отличается наличием системы подвода охлаждающей жидкости и легкой регулировкой скорости нарезки.
Вместительный поддон для сбора стружки, появляющейся в ходе технологического процесса, обеспечивает безопасность и порядок на рабочем месте. Емкость также используют для сбора масла или охлаждающей жидкости.
Благодаря небольшим габаритам станок можно разместить в производственном помещении или мастерской.
|
Артикул
|
BD-11GDMA |
|
Напряжение, В
|
220 |
|
Вес нетто, кг
|
250 |
|
Вес нетто
|
250 кг |
|
Габариты без упаковки, мм
|
1370х750х1010 |
|
Мощность (Вт)
|
1100 |
|
Частота вращения шпинделя
|
150-2000 об/мин |
|
Частота вращения шпинделя, об/мин
|
150-2000 |
|
Материал обработки
|
металл |
|
Потребляемая мощность, Вт
|
1100 |
|

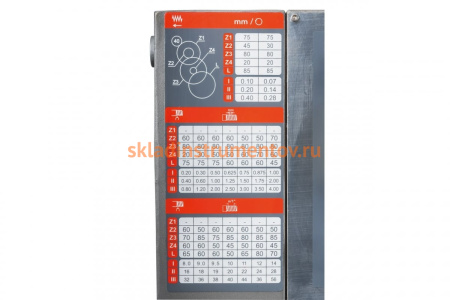

Метрическая резьба
|
есть |
|
Число скоростей
|
6 |
|
Тип электродвигателя
|
асинхронный |
|
Min шаг метрической (М) резьбы, мм
|
0.2 |
|
Max шаг метрической (М) резьбы, мм
|
3.5 |
|
Расстояние между центрами
|
700 мм |
|
Max диаметр обработки над станиной
|
280 мм |
|
Расстояние между центрами, мм
|
700 |
|
Max диаметр обработки над станиной, мм
|
280 |
|
Конус шпинделя
|
МК-4 |
|
Скорость шпинделя
|
6 ступеней |
|
Регулировка частоты вращения шпинделя
|
бесступенчатая |
|
Выходная мощность, Вт
|
600 |
|
Система подачи СОЖ
|
есть |
|

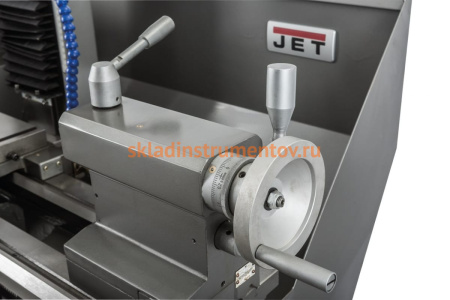

Конус задней бабки
|
МК-2 |
|
Ход пиноли задней бабки, мм
|
80 |
|

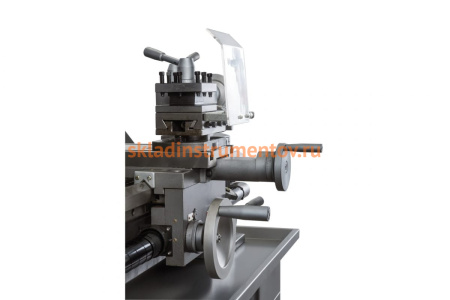

Продольный ход суппорта, мм
|
60 |
|
Поперечный ход суппорта, мм
|
145 |
|

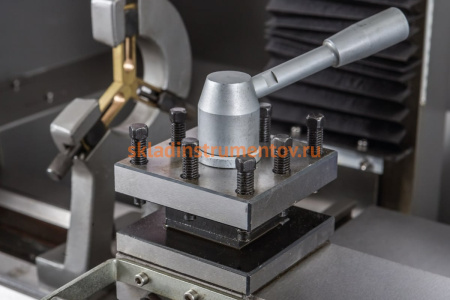

Max размер державки резца, мм
|
12 |
|
Диапазон метрической резьбы, мм
|
0.2-3.5 |
|
Питчевая резьба
|
нет |
|
Дюймовая резьба
|
есть |
|
Модульная резьба
|
нет |
|

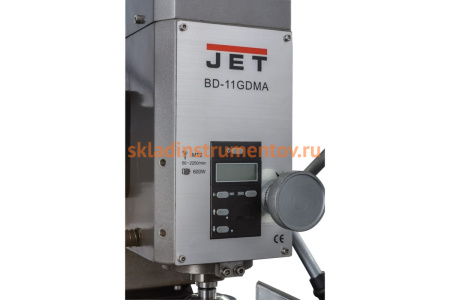

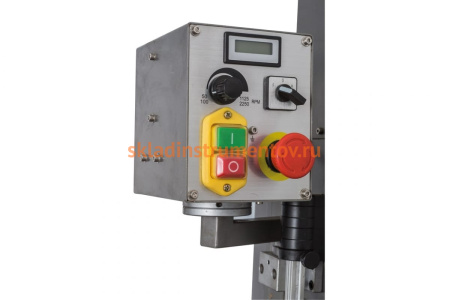

Цифровая индикация
|
есть |
|
Диаметр обточки над суппортом, мм
|
170 |
|
Min шаг дюймовой резьбы, витков/дюйм
|
8 |
|
Max шаг дюймовой резьбы, витков/дюйм
|
56 |
|
Шаг нарезаемой резьбы, мм
|
0.5-2 |
|

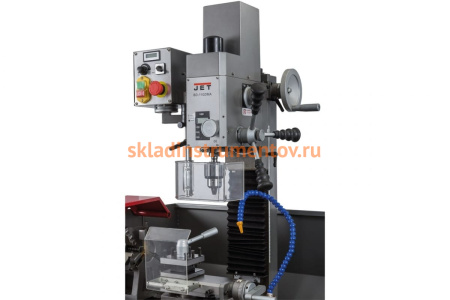

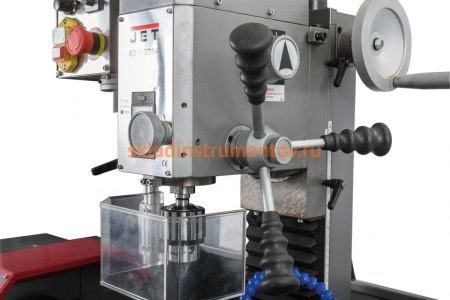

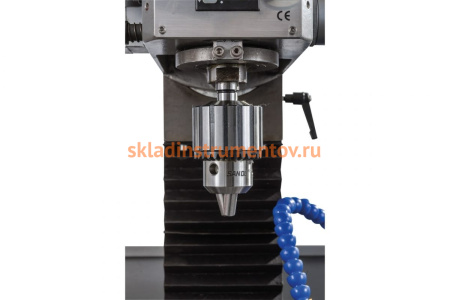

Фрезерование: Мах диаметр сверления, мм
|
22 |
|
Фрезерование: Мах диаметр торцевой фрезы, мм
|
55 |
|
Фрезерование: Max поворот головки, град
|
45 |
|
Фрезерование: Max частота вращения фрезерной головки, об/мин
|
2000 |
|
Фрезерование: Min частота вращения фрезерной головки, об/мин
|
150 |
|
Фрезерование: Расстояние торец шпинделя/стол, мм
|
320 |
|
Фрезерование: Мощность двигателя вертикального шпинделя, кВт
|
0.6 |
|
Фрезерование: Мах диаметр концевой фрезы, мм
|
20 |
|
Фрезерование: Размер сверлильного патрона, мм
|
1-13 |
