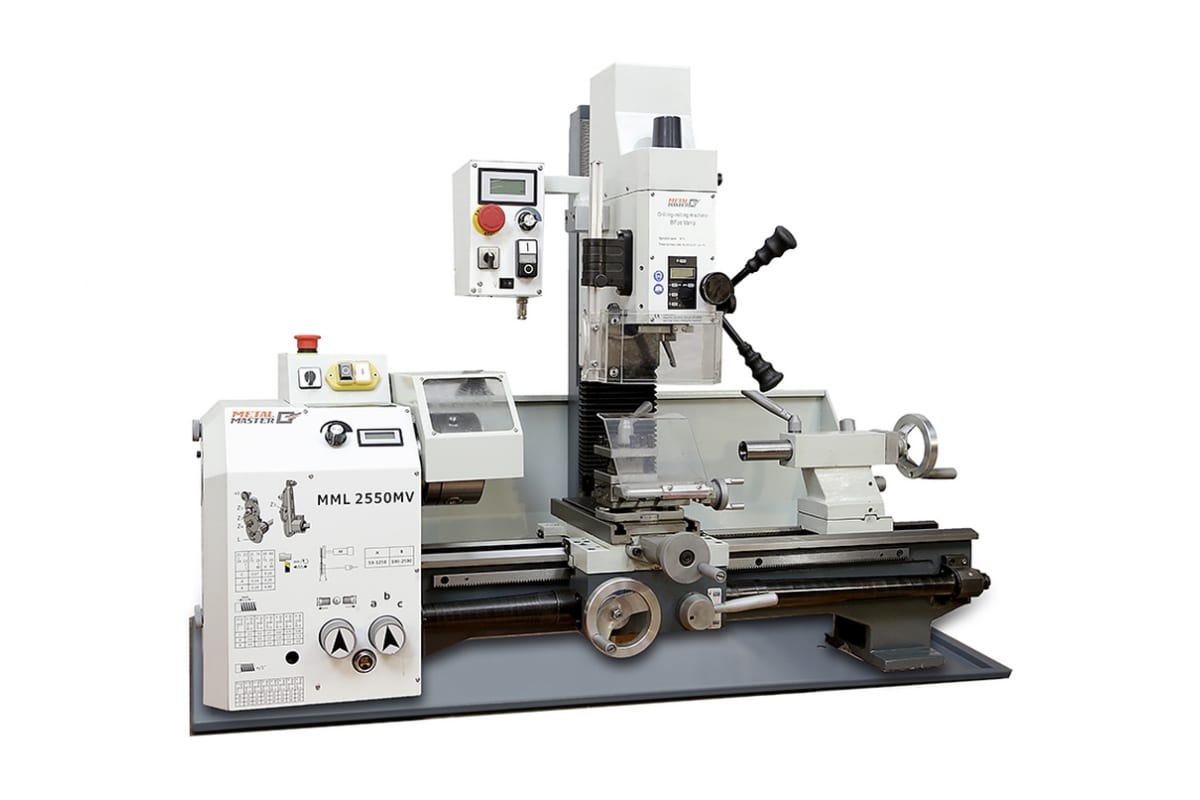

Токарно-фрезерный станок MetalMaster MML 2550 MV 15542 предназначен для нарезания метрической и дюймовой резьбы, обработки металлических деталей увеличенного размера (фрезерование, сверление, обточка поверхностей).

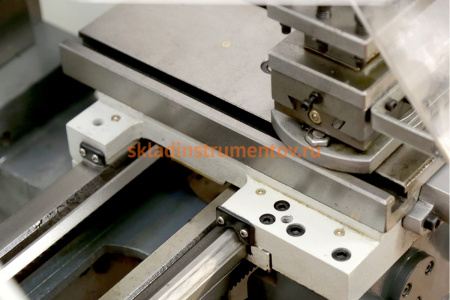

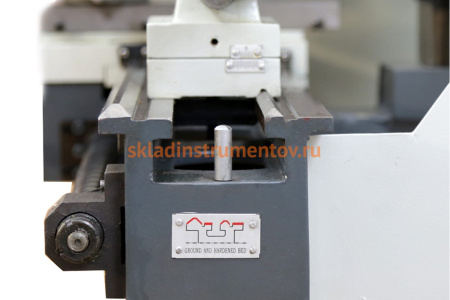

Станок используют в мастерских широкого профиля и на производствах. Массивная станина из серого чугуна поглощает вибрации и отводит тепло из рабочей зоны. Направляющие станка дополнительно закалены и отшлифованы.

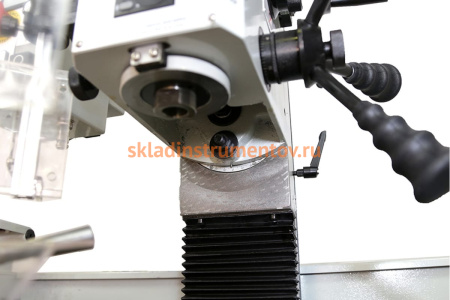

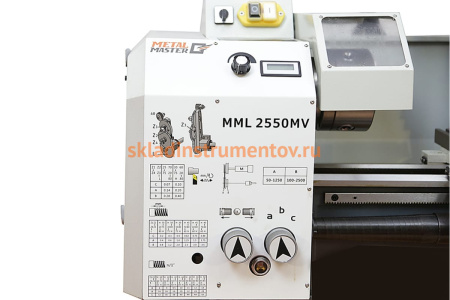

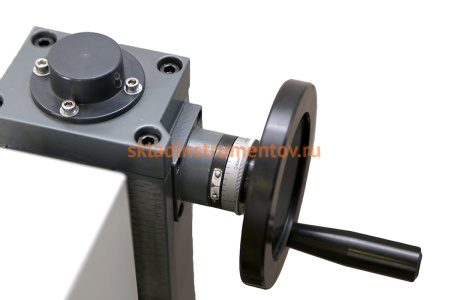

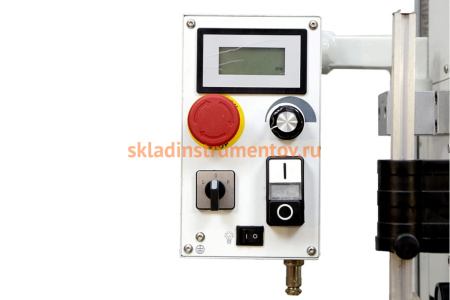

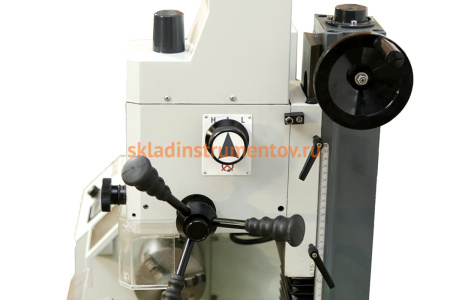

Фрезерная голова BF 20 Vario обладает мощным двигателем. Перемещение головки осуществляется при помощи рукоятки, винтовые стопоры фиксируют положение. Панель управления оснащена цифровым отображением оборотов шпинделя.

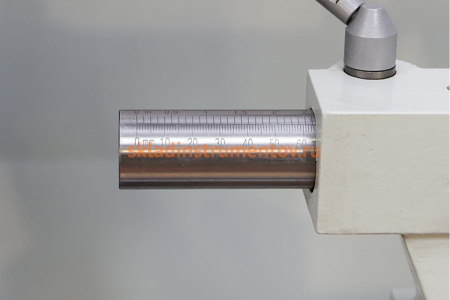

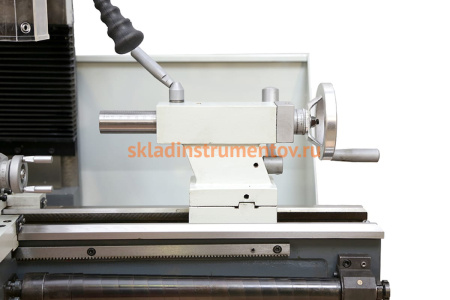

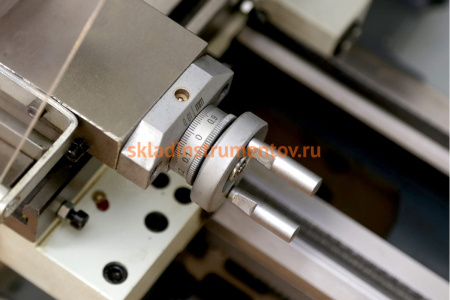

Система индикации позиции инструмента обеспечивает высокую точность выбора хода пиноли. Быстрозажимные тиски предусмотрены для ослабления задней бабки и закрепления длинных заготовок. Металлические шестерни отличаются высокой износостойкостью.

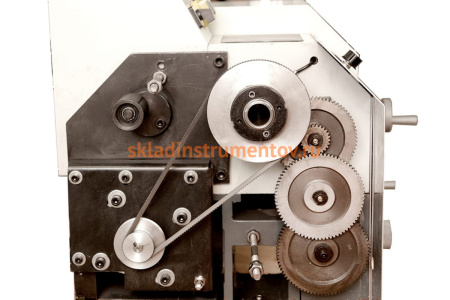

Клиновидный ремень предотвращает повреждение двигателя при повышенной нагрузки на шпиндель. Телескопическая защита ходового винта от стружки эффективно предохраняет от износа. Рабочая зона имеет направленную подсветку для удобства оператора.
|
Напряжение, В
|
220 |
|
Вес нетто, кг
|
190 |
|
Вес нетто
|
190 кг |
|
Габариты без упаковки, мм
|
1110x500x500 |
|
Мощность (Вт)
|
1100 |
|
Частота вращения шпинделя
|
50-2000 об/мин |
|
Частота вращения шпинделя, об/мин
|
50-2000 |
|
Метрическая резьба
|
есть |
|
Число скоростей
|
плавная регулировка |
|
Min шаг метрической (М) резьбы, мм
|
0.2 |
|
Max шаг метрической (М) резьбы, мм
|
3.5 |
|
Max диаметр обработки над станиной
|
250 мм |
|
Max диаметр обработки над станиной, мм
|
250 |
|
Конус шпинделя
|
МК-4 |
|
Скорость шпинделя
|
плавная регулировка |
|
Регулировка частоты вращения шпинделя
|
бесступенчатая |
|
Система подачи СОЖ
|
нет |
|
Конус задней бабки
|
МК-2 |
|
Ход пиноли задней бабки, мм
|
60 |
|
Высота центров, мм
|
125 |
|
Диаметр сквозного отверстия шпинделя, мм
|
26 |
|
Продольный ход суппорта, мм
|
70 |
|
Поперечный ход суппорта, мм
|
110 |
|
Max размер державки резца, мм
|
12 |
|
Диапазон метрической резьбы, мм
|
0.2-3.5 |
|
Питчевая резьба
|
нет |
|
Дюймовая резьба
|
есть |
|
Модульная резьба
|
нет |
|
Цифровая индикация
|
есть |
|
Диаметр обточки над суппортом, мм
|
150 |
|
Min шаг дюймовой резьбы, витков/дюйм
|
56 |
|
Max шаг дюймовой резьбы, витков/дюйм
|
8 |
|
Фрезерование: Мах диаметр сверления, мм
|
16 |
|
Фрезерование: Max поворот головки, град
|
+/-90 |
|
Фрезерование: Max частота вращения фрезерной головки, об/мин
|
3000 |
|
Фрезерование: Min частота вращения фрезерной головки, об/мин
|
100 |
|
Фрезерование: Вылет, мм
|
175 |
|
Фрезерование: Расстояние торец шпинделя/стол, мм
|
150 |
|
Фрезерование: Мощность двигателя вертикального шпинделя, кВт
|
0.85 |
|
Фрезерование: Радиальное биение шпинделя, мм
|
0.009 |
