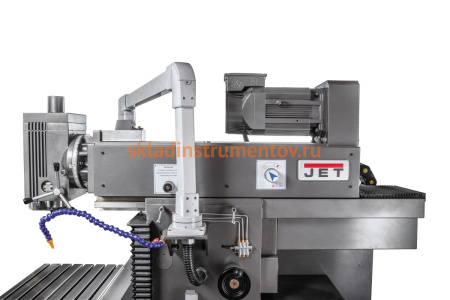

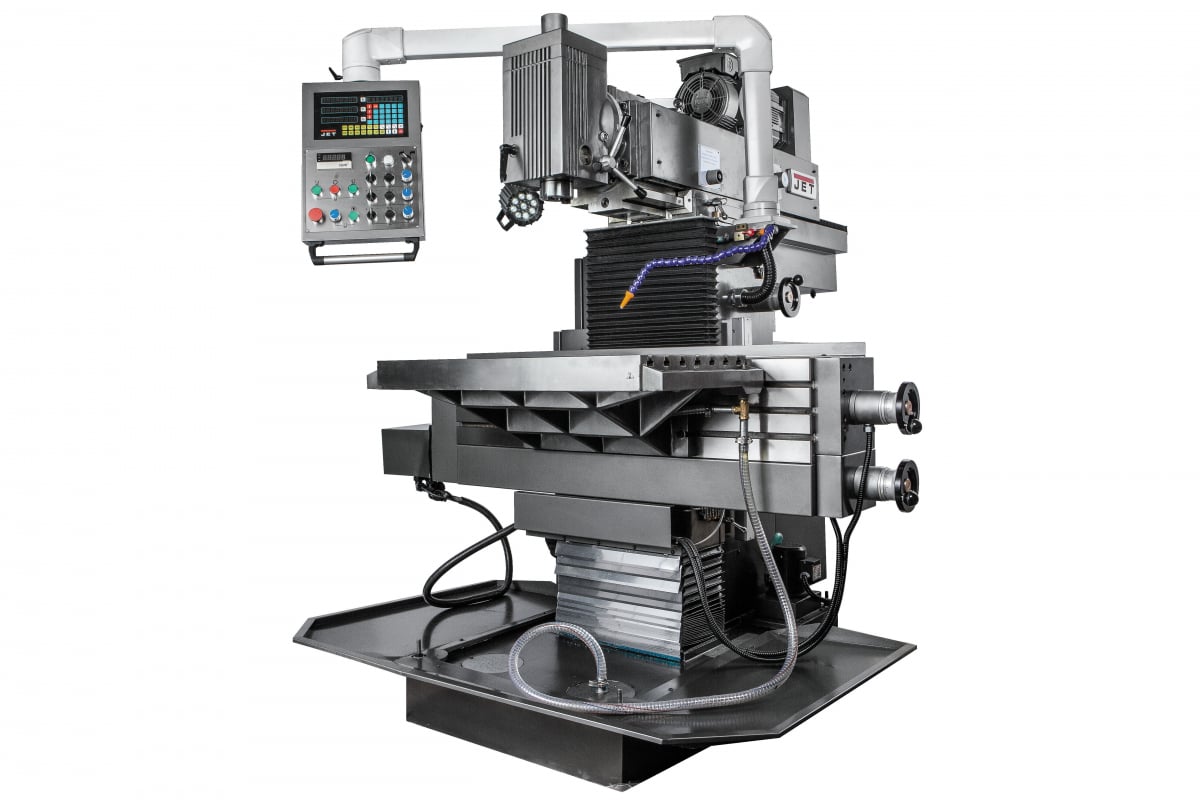

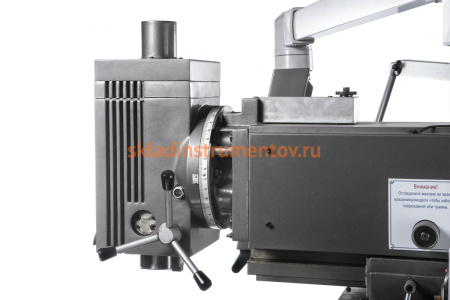

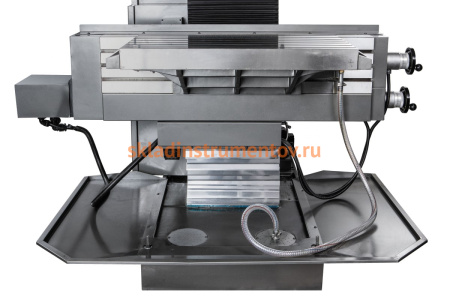

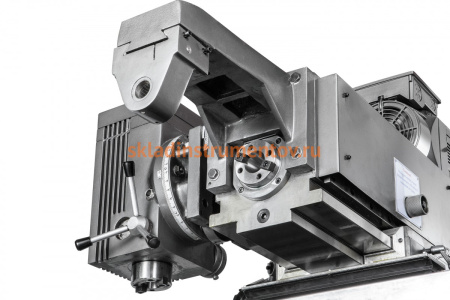

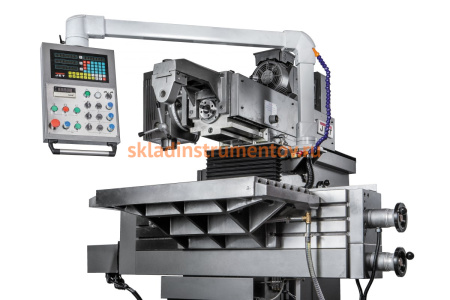

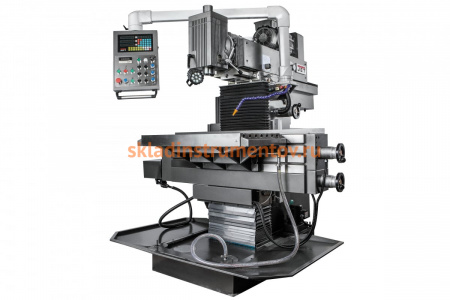

Вертикально-фрезерный станок JET JUTM-1834 Servo DRO 380 В 50000853T широко используется при производстве оснастки, инструментов, приспособлений, пресс-форм и различных деталей мелкими сериями на металлообрабатывающих предприятиях.

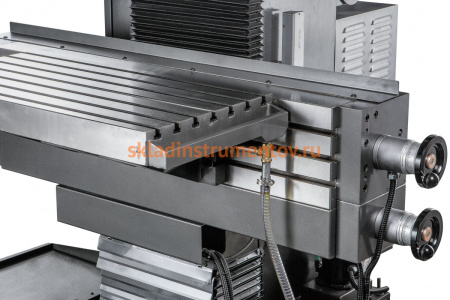

Модель подходит для всевозможных видов фрезерной обработки, сверления и растачивания. Станок оснащен двумя рабочими столами (горизонтальный, вертикальный) и мощным двигателем (5.5 кВт) с бесступенчатой регулировкой частоты вращения в двух диапазонах: 40-440 об/мин и 440-2000 об/мин, что существенно расширяет круг задач и выполняемых операций.
Положение рабочего стола автоматически регулируется сервоприводом переменного тока c крутящим моментом 10-15 Нм. Перемещение по оси X составляет 600 мм, по оси Y - 450 мм и по оси Z - 450 мм. Покрытие Turcite-B уменьшает коэффициент трения и минимизирует износ направляющих. Зубчатые колеса в масляной ванне обеспечивают бесперебойную работу редукторов.

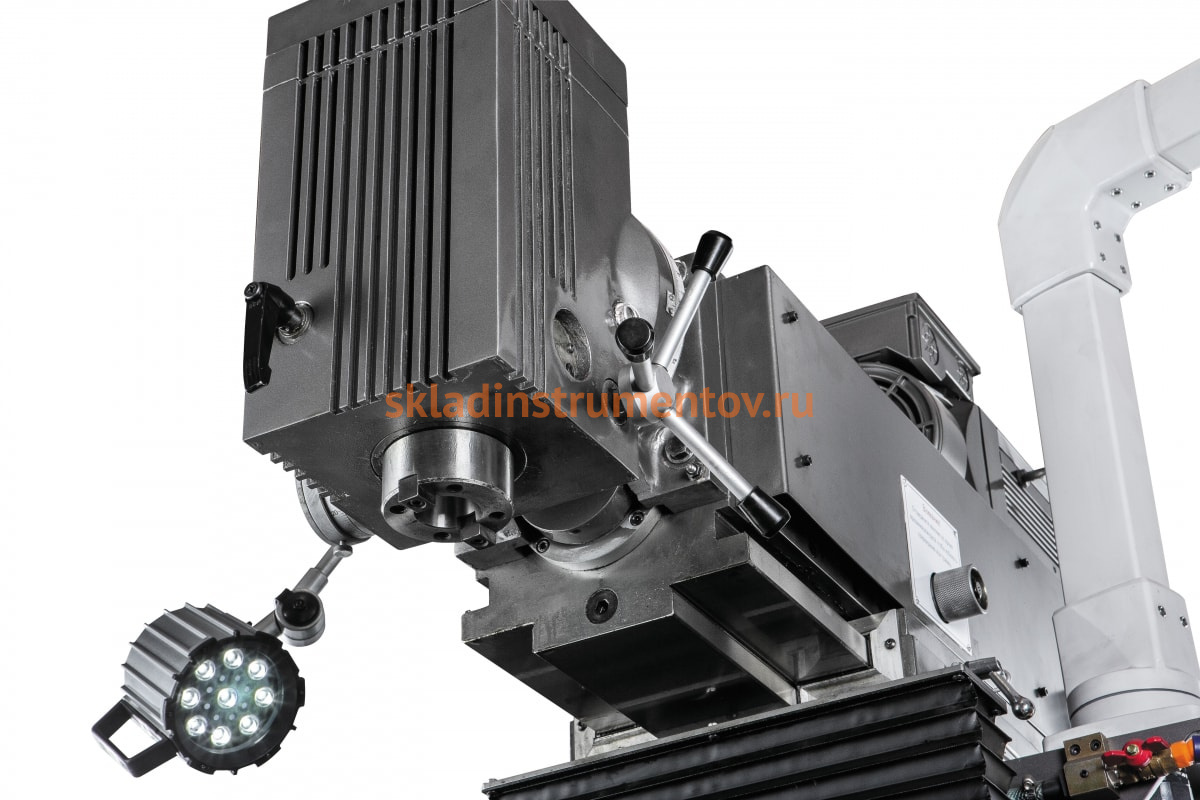

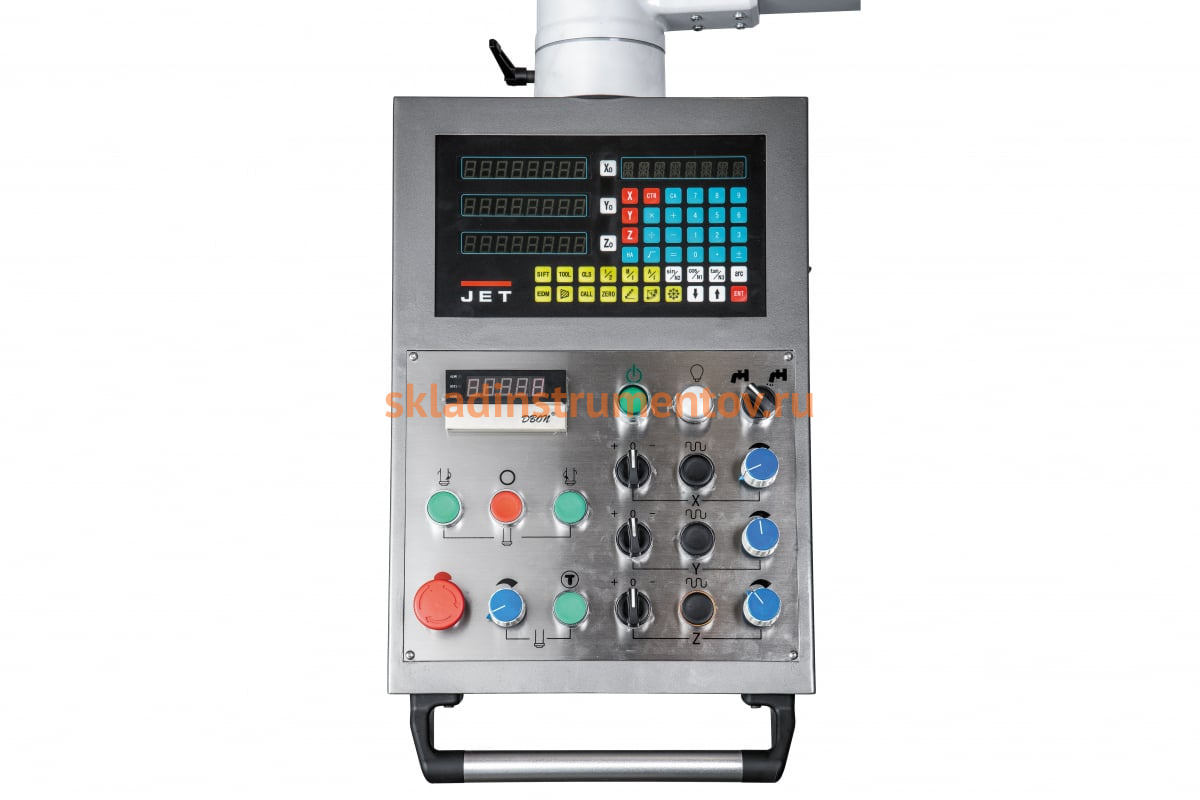

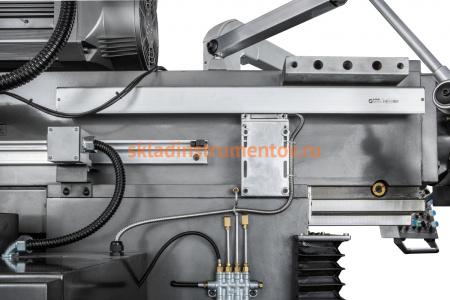

Мощная и тяжелая конструкция станины сводит рабочие вибрации к минимуму. Электронные маховики по осям X и Y предусмотрены для легкого и удобного ручного изменения положения стола. Для повышения производительности установлены: устройство цифровой индикации (УЦИ), система подачи смазывающей охлаждающей жидкости (СОЖ) и светодиодная лампа для освещения рабочей зоны.
Артикул
|
JUTM-1834 Servo DRO |
Напряжение, В
|
380 |
Вес нетто, кг
|
1900 |
Вес нетто
|
1900 кг |
Габариты без упаковки, мм
|
1600х1800х2000 |
Напряжение
|
380 В |
Мощность (Вт)
|
5500 |
Материал обработки
|
металл |
Число скоростей
|
бесступенчатая |
Размер рабочего стола, мм
|
1190х250 |
Конус шпинделя
|
ISO40 |
Размер рабочего стола
|
1190х250 мм |
Max диаметр сверла, мм
|
32 |
Система подачи СОЖ
|
есть |
Расстояние шпиндель-стойка, мм
|
175-625 |
Расстояние шпиндель-стол, мм
|
170-620 |
Размер Т-образного паза, мм
|
14х63 |
Max частота вращения шпинделя
|
2000 об/мин |
Max частота вращения шпинделя, об/мин
|
2000 |
Ход шпинделя по оси Y, мм
|
60 |
Устройство цифровой индикации (УЦИ)
|
есть |
Поперечный ход рабочего стола, мм
|
600 |
Продольный ход рабочего стола, мм
|
450 |
Продольный ход рабочего стола
|
450 мм |
Поперечный ход рабочего стола
|
600 мм |
Точная подача шпинделя
|
есть |
Min частота вращения, об/мин
|
40 |
Посадка патрона
|
B18 |
Количество Т-образных пазов, шт
|
3 |
Настольный
|
есть |
Макс. диаметр резьбы
|
М16 |
